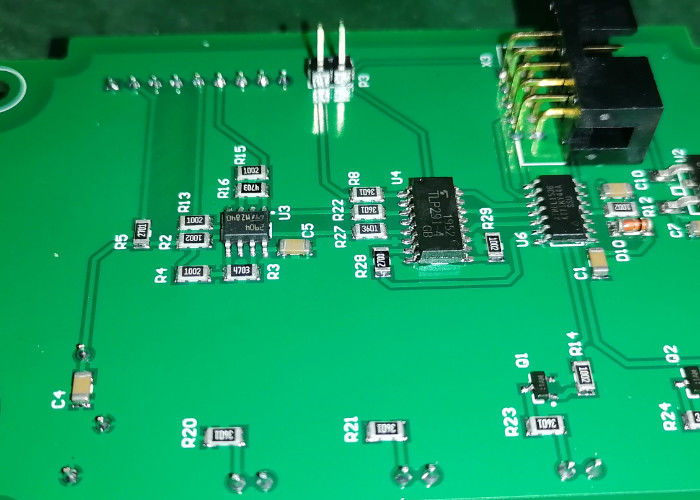

0.2mm-4.0mm ความหนา SMT PCB ขนาดกลางรูขั้นต่ํา 0.10mm

0.2mm-4.0mm ความหนา SMT PCB ขนาดกลางรูขั้นต่ํา 0.10mm

ลักษณะ
ความหนา: 0.6-3.2มม สีหน้ากากประสาน: สีเขียว สีแดง สีฟ้า สีดํา สีขาว สีเหลือง
ความหนาของ PCB: 0.2mm-4.0mm การควบคุมอิมพีแดนซ์: ไม่
ความอดทนความหนาของแผ่น: ±10% Min การเจาะ: 0.15 มม
การปนเปื้อนไอออน: < 1.56ug/cm2 ((NaCl) เส้นผ่านศูนย์กลางรูต่ำสุด: 0.10 มม

คําอธิบายสินค้า:

การประกอบ PCB รวดเร็ว

Quick Turn PCB Assembly เป็นวิธีการที่รวดเร็วและมีประสิทธิภาพในการผลิตแผ่นวงจรพิมพ์ที่มีคุณภาพสูง (PCB) สําหรับสินค้าอิเล็กทรอนิกส์ของคุณเราเข้าใจความสําคัญของการจัดส่งในเวลาที่ถูกต้อง และมาตรฐานคุณภาพสูงซึ่งเป็นเหตุผลที่เราให้เวลาในการตอบสนองที่รวดเร็วสําหรับลูกค้าของเรา

ลักษณะสําคัญ:
  • ความกว้างของหลุมขั้นต่ํา: 0.10 มิลลิเมตร
  • ความหนา PCB: 0.2mm-4.0mm
  • สีหน้ากากผสม: เขียว, แดง, น้ําเงิน, ดํา, ขาว, เหลือง
  • ขั้นต่ําการเจาะ: 0.15 มม.
  • พื้น: HASL Lf/Enig/OSP
ภาพรวมสินค้า:

Quick Turn PCB Assembly เป็นทางออกที่สมบูรณ์แบบสําหรับผู้ที่ต้องการวิธีการที่รวดเร็วและน่าเชื่อถือในการผลิต PCB คุณภาพสูงกระบวนการผลิตที่ทันสมัยและอุปกรณ์ที่ทันสมัยของเรา ทําให้เราสามารถผลิต PCBs ด้วยกว้างรูขั้นต่ํา 0ความหนาของ PCB ช่วงจาก 0.2 mm ถึง 4.0 mm ให้คุณความยืดหยุ่นในการเลือกความหนาที่เหมาะสมกับความต้องการเฉพาะของคุณ

หนึ่งในลักษณะสําคัญของ Quick Turn PCB Assembly ของเราคือหลากหลายสีหน้ากาก solder ที่มีให้เลือกหรือสีเหลือง เพื่อปรับปรุง PCB ของคุณและทําให้มันโดดเด่น. หน้ากากผสมผสานไม่เพียงแต่เพิ่มสี แต่ยังป้องกัน PCB จากความเสียหายและรับประกันผลการผสมผสานที่ดีกว่า

การประกอบ PCB รวดเร็วของเรายังมีขนาดการเจาะขั้นต่ํา 0.15 มิลลิเมตร ซึ่งทําให้การออกแบบเล็กและซับซ้อนมากขึ้นคุณสมบัตินี้เป็นประโยชน์โดยเฉพาะอย่างยิ่งสําหรับผลิตภัณฑ์ที่ต้องการองค์ประกอบความหนาแน่นสูงและวงจรที่ซับซ้อนเราเข้าใจว่าความแม่นยําเป็นสิ่งสําคัญในการผลิต PCB และอํานวยความสะดวกของเรามีอุปกรณ์ในการจัดการแม้แต่ความต้องการการเจาะที่ท้าทายที่สุด

ในแง่ของผิวเสร็จ เราให้ 3 ตัวเลือก: HASL Lf, Enig, และ OSPHASL Lf (Hot Air Solder Leveling Lead-free) เป็นการเสร็จผิวที่มีประหยัดและน่าเชื่อถือซึ่งให้ความสามารถในการผสมและการป้องกันที่แข็งแรง. Enig (Electroless Nickel Immersion Gold) เป็นตัวเลือกที่นิยมสําหรับความราบแบน, ความสามารถในการผสมและความทนทานต่อการกัดกรองOSP (สารอนุรักษ์การผสมผสานทางอินทรีย์) เป็นตัวเลือกที่เป็นมิตรต่อสิ่งแวดล้อมที่ให้พื้นผิวเรียบและการผสมผสานที่ดี.

สรุปคือ Quick Turn PCB Assembly เป็นตัวเลือกที่เหมาะสมสําหรับผู้ที่ต้องการ PCB ที่รวดเร็ว คุณภาพสูง และสามารถปรับแต่งได้และขนาดการเจาะขั้นต่ํา 0.15 มิลลิเมตร PCB ของเราเหมาะสําหรับผลิตภัณฑ์อิเล็กทรอนิกส์ที่หลากหลายมั่นใจเราที่จะจัดส่ง PCBs ในเวลาโดยไม่เสียสละคุณภาพติดต่อเราในวันนี้ เพื่อเริ่มต้นการประกอบ PCB รวดเร็วของคุณ!



ลักษณะ:

  • ชื่อสินค้า: การประกอบ PCB รวดเร็ว
  • สีหน้ากากผสม: เขียว, แดง, น้ําเงิน, ดํา, ขาว, เหลือง
  • ความหนา PCB: 0.2mm-4.0mm
  • ระยะเวลาในการใช้งาน: รวดเร็ว
  • มาตรฐาน: IPC ชั้น 2
  • พื้น: HASL Lf/Enig/OSP

ลักษณะสําคัญ:

  • กระบวนการผลิตและประกอบ PCB ที่รวดเร็วและมีประสิทธิภาพ
  • หน้ากากผสมผสานคุณภาพสูงในสีที่หลากหลาย
  • ตัวเลือกความหนา PCB ที่ยืดหยุ่นตั้งแต่ 0.2 mm ถึง 4.0 mm
  • ระยะเวลาในการตอบสนองอย่างรวดเร็วสําหรับโครงการเร่งด่วน
  • สอดคล้องกับมาตรฐาน IPC ชั้น 2 สําหรับการประกันคุณภาพ
  • ตัวเลือกพื้นที่ต่าง ๆ รวมถึง HASL Lf, Enig และ OSP


ปริมาตรเทคนิค:

ชื่อสินค้า การประกอบ PCB รวดเร็ว
กว้างขั้นต่ําของรู 0.10 มม
Min การเจาะ 0.15 มม
ความหนา 0.6-3.2 มิลลิเมตร
สีผ้าไหม ขาว ดํา เหลือง
ความอดทนความหนาของแผ่น ± 10%
มาตรฐาน IPC ชั้น 2
การควบคุมความคับค้าน ไม่
พื้นที่เทคนิค เหรียญทองแดงลึกลง
ความหนาของ PCB 0.2 มิลลิเมตร-4.0 มิลลิเมตร
การใช้งาน เครื่องเสียง Bluetooth
ลักษณะสําคัญ PCBA, PCBA, PCB, รวดเร็ว


การใช้งาน:

การประกอบ PCB รวดเร็ว
การใช้งานและสถานการณ์

การประกอบ PCB รอบเร็วเป็นทางออกในการประกอบแผ่นวงจรพิมพ์ที่หลากหลายและมีประสิทธิภาพสูง ซึ่งเหมาะสําหรับการใช้งานที่หลากหลายด้วยคุณภาพที่ดีและเวลาในการตอบสนองที่รวดเร็ว, มันเป็นทางเลือกที่สมบูรณ์แบบสําหรับอุตสาหกรรมและกรณีต่างๆ เช่น:

  • การผลิตเครื่องเสียง Bluetooth - การประกอบ PCB รอบเร็วถูกออกแบบโดยเฉพาะสําหรับการผลิตเครื่องเสียง Bluetooth.เทคโนโลยีที่ทันสมัย และกระบวนการผลิตที่แม่นยํา ทําให้ผลงานของเครื่องเสียงดีที่สุดและสม่ําเสมอ.
  • อิเล็กทรอนิกส์ Prototyping - การประกอบ PCB รอบเร็วเป็นที่เหมาะสมสําหรับต้นแบบอุปกรณ์อิเล็กทรอนิกส์และอุปกรณ์ Gadgets.ระยะเวลาในการตอบสนองที่รวดเร็วและตัวเลือกที่สามารถปรับเปลี่ยนได้ ทําให้มันเป็นทางออกที่คุ้มค่าและมีประสิทธิภาพในการทดสอบและปรับปรุงสินค้าใหม่.
  • อิเล็กทรอนิกส์ผู้บริโภค - การประกอบ PCB รอบเร็วถูกใช้อย่างแพร่หลายในการผลิตอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค เช่น สมาร์ทโฟน, แล็ปโตป และแท็บเล็ต.คุณภาพสูงและการทํางานที่น่าเชื่อถือทําให้มันเป็นตัวเลือกที่นิยมในหมู่ผู้ผลิต.
  • อุปกรณ์ทางการแพทย์ - การประกอบ PCB รอบเร็วยังเหมาะสําหรับการผลิตอุปกรณ์ทางการแพทย์ การปฏิบัติตามมาตรฐานและกฎหมายอย่างเคร่งครัด เช่น IPC Class 2,รับประกันความปลอดภัยและความแม่นยําของอุปกรณ์การแพทย์.

ไม่ว่าจะเป็นการใช้งาน, Quick Turn PCB Assembly เป็นทางออกสําหรับบริษัทและบุคคลที่ต้องการบริการประกอบ PCB ที่มีคุณภาพสูง, รวดเร็วและมีประหยัด

คุณสมบัติสินค้า

การประกอบ PCB Quick Turn มีคุณสมบัติและคุณสมบัติหลายอย่างที่ทําให้มันโดดเด่นจากวิธีการประกอบ PCB อื่น ๆ คุณสมบัติเหล่านี้ประกอบด้วย:

  • สีผ้าไหม - การประกอบ PCB รอบเร็วให้เลือกจากสามสีผ้าไหม: ขาว, ดํา, และเหลือง.
  • ความหนา - การประกอบ PCB รวดเร็วสามารถรองรับความหนาในช่วง 0.6-3.2 มิลลิเมตร ทําให้เหมาะสําหรับอุปกรณ์และอุปกรณ์อิเล็กทรอนิกส์หลายชนิด
  • ความละเอียดความละเอียดของแผ่น - การประกอบ PCB รวดเร็วมีความละเอียดความละเอียด ± 10% สําหรับความหนาของแผ่น, รับประกันความแม่นยําและความสม่ําเสมอในผลิตภัณฑ์สุดท้าย.
  • มาตรฐาน - การประกอบ PCB Quick Turn ตอบสนองมาตรฐาน IPC Class 2 ซึ่งกําหนดความต้องการคุณภาพและผลงานสําหรับ PCB assemblies
คําสําคัญที่เน้น

การประกอบ PCB รอบเร็วใช้เทคโนโลยีที่ก้าวหน้าและปฏิบัติตามมาตรฐานของอุตสาหกรรมเพื่อให้บริการการประกอบ PCB ที่มีคุณภาพสูง มีประสิทธิภาพและมีค่าใช้จ่ายบางคําสําคัญที่เน้นถึงลักษณะและสมรรถนะของมัน ได้แก่:

คําสําคัญ คําอธิบาย
SMT เทคโนโลยีการติดตั้งพื้นผิวคือวิธีหลักที่ใช้ในการประกอบ PCB รอบเร็ว ซึ่งเกี่ยวข้องกับการวางและผสมส่วนประกอบที่ติดตั้งพื้นผิวตรงกับพื้นผิวของ PCB
PCB การประกอบ PCB รอบเร็วถูกออกแบบโดยเฉพาะสําหรับพับแผ่นวงจร ซึ่งเป็นส่วนประกอบที่จําเป็นในอุปกรณ์และอุปกรณ์อิเล็กทรอนิกส์
PCBA PCBA หมายถึง การประกอบพวงจรพิมพ์ ซึ่งหมายถึงกระบวนการประกอบองค์ประกอบอิเล็กทรอนิกส์บนพวงจรพิมพ์
BOM BOM หมายถึง บิลของวัสดุ ซึ่งเป็นรายการของส่วนประกอบและชิ้นส่วนทั้งหมดที่จําเป็นสําหรับโครงการประกอบ PCB รายการเฉพาะเจาะจงการประกอบ PCB Turn Quick ให้บริการตรวจสอบ BOM และบริการการจัดหาเพื่อรับประกันความแม่นยําและประสิทธิภาพ.
DFM การออกแบบเพื่อการผลิตเป็นกระบวนการที่สําคัญใน Quick Turn PCB Assembly ซึ่งเกี่ยวข้องกับการปรับปรุงการออกแบบของ PCB เพื่อการผลิตที่มีประสิทธิภาพและมีค่าใช้จ่าย

สรุปคือ Quick Turn PCB Assembly เป็นวิธีการประกอบ PCB ที่ดีที่สุด ที่มีการใช้งานและคุณสมบัติที่หลากหลายและเน้นความประสิทธิภาพและประสิทธิภาพในราคาทําให้มันเป็นตัวเลือกสําหรับอุตสาหกรรมและกรณีต่างๆ.



การปรับแต่ง:

บริการที่กําหนดเอง

บริการนี้ถูกออกแบบมาเพื่อให้บริการ PCBA รวดเร็วและมีประสิทธิภาพกระบวนการประกอบของเรารวมถึง SMT (Surface Mount Technology) และเทคนิคการประกอบอื่น ๆ, รับประกันคุณภาพและความละเอียดสูงสําหรับ PCBs ของคุณ.

ด้วยบริการ Quick Turn PCB Assembly ของเรา เรารับประกันความอดทนความหนาของบอร์ด ± 10% ให้คุณมั่นใจในความน่าเชื่อถือและความสม่ําเสมอของ PCBs ของคุณทางเลือกทางเทคนิคบนพื้นผิวของเรารวมถึง Immersion Silver, รับประกันผลงานไฟฟ้าที่ดีและความต้านทานต่อการกัดกร่อน

ลูกค้าสามารถเลือกจากตัวเลือกผิวที่หลากหลาย เช่น HASL Lf ( lead-free), Enig (Electroless Nickel Immersion Gold) และ OSP (Organic Solderability Preservative)ตัวเลือกเหล่านี้ให้ระดับการป้องกันที่แตกต่างกัน และเหมาะสําหรับสภาพแวดล้อมและการใช้งานที่แตกต่างกัน.

บริการประกอบ PCB รวดเร็วของเราตอบสนองความหนาของช่วง 0.6-3.2 มม., ยอมให้ความยืดหยุ่นและความยืดหยุ่นในการตอบสนองความต้องการเฉพาะเจาะจงของคุณ.,ช่างเทคนิคที่มีความชํานาญของเราสามารถทํางานอย่างใกล้ชิดกับคุณ เพื่อปรับปรุงการออกแบบของคุณให้ได้ผลงานที่ดีที่สุด

ด้วยความเน้นของเราใน PCBA และความเชี่ยวชาญใน SMT เรามุ่งมั่นที่จะให้บริการอย่างรวดเร็ว, ประสิทธิภาพ, และเชื่อถือได้ turnkey การประกอบการแก้ไขสําหรับความต้องการ PCB ของคุณ.ใช้ประโยชน์จากบริการที่กําหนดเองของเรา และให้เราช่วยให้คุณนําความคิดของคุณไปสู่ชีวิต.



การบรรจุและการขนส่ง

การบรรจุและการจัดส่ง PCB

PCB Quick Turn Assembly ของเรามีแพคเกจมืออาชีพ เพื่อรับประกันการจัดส่งสินค้าของคุณอย่างปลอดภัย

การบรรจุ:
  • ส่วนประกอบทั้งหมดถูกวางไว้อย่างปลอดภัยในถุงกันสแตตติก เพื่อป้องกันความเสียหายระหว่างการขนส่ง
  • จากนั้นกระดานจะถูกวางอยู่ในกล่องกระดาษแข็งแรงที่มีผงปูปูนเพื่อปกป้องมันจากการกระแทกภายนอก
  • กล่องถูกปิดด้วยเทปแข็งแรง และติดป้ายที่มีข้อมูลที่จําเป็นเพื่อการระบุตัวอย่างง่าย
การขนส่ง
  • เราให้บริการทางเลือกการจัดส่งต่างๆ รวมถึงการส่งทางอากาศ, ทะเล และบริการเร่งด่วน เพื่อตอบสนองความต้องการเฉพาะของคุณ
  • การส่งสินค้าทุกชิ้นถูกติดตามและติดตามอย่างละเอียด เพื่อให้การจัดส่งถูกต้องและทันเวลา
  • เราทํางานร่วมกับบริษัทขนส่งที่เชื่อถือได้ เพื่อให้บริการส่งของที่น่าเชื่อถือและมีประสิทธิภาพ
  • การชําระภาษีและเอกสารจะถูกจัดการโดยทีมงานของเรา เพื่อหลีกเลี่ยงการล่าช้าหรือปัญหาใด ๆ

ด้วยบริการบรรจุสินค้ามืออาชีพและบริการส่งสินค้าที่น่าเชื่อถือ คุณสามารถมั่นใจได้ว่า PCB Quick Turn Assembly ของคุณจะมาถึงอย่างปลอดภัยและทันเวลา
