สัญญา EMS PCB Assembly ผู้ผลิต Outsource General Electronics Assembly Prototype

สัญญา EMS PCB Assembly ผู้ผลิต Outsource General Electronics Assembly Prototype
สัญญา EMS PCB Assembly ผู้ผลิต Outsource General Electronics Assembly Prototype

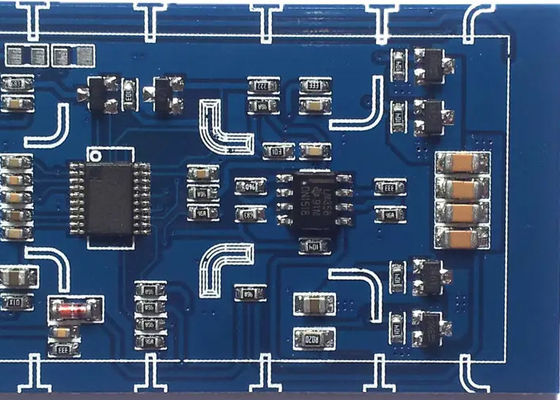

ภาพใหญ่ :  สัญญา EMS PCB Assembly ผู้ผลิต Outsource General Electronics Assembly Prototype

รายละเอียดสินค้า:
สถานที่กำเนิด: ชิงเต่า ประเทศจีน
ชื่อแบรนด์: kerongda
ได้รับการรับรอง: CE
หมายเลขรุ่น: KRD-EMSPCBA07
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1k
ราคา: USD0.01~0.1/dot
รายละเอียดการบรรจุ: แพ็คเก็ตมาตรฐาน
เวลาการส่งมอบ: 15 วัน
เงื่อนไขการชำระเงิน: แอล/C, ที/ที
สามารถในการผลิต: 40000dot/ชม

สัญญา EMS PCB Assembly ผู้ผลิต Outsource General Electronics Assembly Prototype

ลักษณะ
ชื่อผลิตภัณฑ์: แผงวงจรพิมพ์, การออกแบบ PCB 94V0 / การผลิต PCB / การประกอบ PCB ในประเทศจีน, PCB สองด้าน, ผู้ผลิต PCB วัสดุ: FR-4
ความหนาของบอร์ด: 1.6 มม., 0.5~3.2 มม., 0.2-3.0 มม., 0.3~2.5 มม., 2.0 ม. พิมพ์: ปรับแต่งได้, กระดานอิเล็กทรอนิกส์, แผงวงจรอิเล็กทรอนิกส์, แผงวงจรเตือนภัย
แอปพลิเคชัน: Electronics Device, Consumer Electronics, Electronical products, Industrial และอื่นๆ สี: สีเขียว, สีที่กำหนดเอง, สีฟ้าตามคำขอของคุณ
ชั้น: 1-28 นาที. ขนาดรู: 0.25 มม. 0.1 มม. 0.2 มม. 0.15-0.2 มม. 0.1 มม. - 1 มม.
แสงสูง:

การประกอบอุปกรณ์อิเล็กทรอนิกส์จากภายนอก

,

การประกอบอุปกรณ์อิเล็กทรอนิกส์ต้นแบบ

,

ผู้ผลิต ems pcb

Pcb/Smt/FR-4/แผงวงจรพิมพ์/บอร์ดหลายชั้น

สพม



การประมวลผลแพตช์ SMT จะซื้อส่วนประกอบตาม BOM, BOM ที่ลูกค้าให้มา และยืนยันแผนการผลิต PMCหลังจากการเตรียมงานเสร็จสิ้น เราจะเริ่มการเขียนโปรแกรม SMT ผลิตตาข่ายเหล็กเลเซอร์และการพิมพ์แบบวางประสานตามกระบวนการ SMT



ส่วนประกอบจะถูกติดตั้งบนแผงวงจรผ่านตัวเมานต์ SMT และการตรวจจับออปติคอลอัตโนมัติ AOI ออนไลน์จะดำเนินการหากจำเป็นหลังจากการทดสอบ เส้นโค้งอุณหภูมิของเตา reflow ที่สมบูรณ์แบบถูกตั้งค่าเพื่อให้แผงวงจรไหลผ่านการเชื่อม reflow



หลังจากการตรวจสอบ IPQC ที่จำเป็นแล้ว วัสดุ DIP จะถูกส่งผ่านแผงวงจรโดยใช้กระบวนการ DIP จากนั้นจึงผ่านการบัดกรีด้วยคลื่นจากนั้นได้เวลาดำเนินการตามขั้นตอนหลังเตาเผาที่จำเป็น



หลังจากกระบวนการข้างต้นทั้งหมดเสร็จสิ้น QA จะทำการทดสอบอย่างครอบคลุมเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์



ข้อดีของแผงวงจรชั้นเดียว



(1) ต้นทุนต่ำ: ต้นทุนการผลิตบอร์ด PCB ชั้นเดียวค่อนข้างต่ำ เนื่องจากต้องใช้ฟอยล์ทองแดงเพียงชั้นเดียวและวัสดุพิมพ์หนึ่งชั้น และกระบวนการผลิตค่อนข้างง่าย



(2) การผลิตที่ง่าย: เมื่อเทียบกับบอร์ด PCB ประเภทโครงสร้างอื่น ๆ วิธีการผลิตของบอร์ด PCB แบบชั้นเดียวนั้นค่อนข้างง่าย เพียงแค่เดินสายด้านเดียวและการกัดกร่อนแบบชั้นเดียว ดังนั้นความยากในการผลิตจึงต่ำ



(3) ความน่าเชื่อถือสูง: บอร์ด PCB ชั้นเดียวไม่มีสายไฟและการเชื่อมต่อหลายชั้น ดังนั้นจึงไม่ง่ายที่จะเกิดปัญหาการลัดวงจรและการรบกวน มีความน่าเชื่อถือสูง



(4) เหมาะสำหรับวงจรอย่างง่าย: บอร์ด PCB ชั้นเดียวเหมาะสำหรับการออกแบบวงจรอย่างง่าย เช่นไฟ LED เสียง ฯลฯ สามารถตอบสนองความต้องการวงจรที่ซับซ้อนต่ำส่วนใหญ่ได้



PCBA แบบครบวงจร PCB + การจัดหาส่วนประกอบ + การประกอบ + แพ็คเกจ
รายละเอียดการประกอบ SMT และ Thru-hole, เส้น ISO
เวลานำ ต้นแบบ: 15 วันทำการสั่งซื้อจำนวนมาก: 20 ~ 25 วันทำการ
การทดสอบผลิตภัณฑ์ การทดสอบ Flying Probe, การตรวจสอบ X-ray, การทดสอบ AOI, การทดสอบการทำงาน
ปริมาณ ปริมาณขั้นต่ำ: 1 ชิ้นต้นแบบ สั่งขนาดเล็ก สั่งจำนวนมาก ตกลงทั้งหมด
ไฟล์ที่เราต้องการ PCB: ไฟล์ Gerber (CAM, PCB, PCBDOC)
ไฟล์ที่เราต้องการ ส่วนประกอบ: รายการวัสดุ (รายการ BOM)
ไฟล์ที่เราต้องการ ชุดประกอบ: ไฟล์ Pick-N-Place
ขนาดแผง PCB ขนาดต่ำสุด: 0.25*0.25 นิ้ว (6*6 มม.)
ขนาดสูงสุด: 20*20 นิ้ว (500*500 มม.)
ประเภทบัดกรี PCB น้ำยาประสานที่ละลายน้ำได้ RoHS ปราศจากสารตะกั่ว
รายละเอียดส่วนประกอบ เรื่อย ๆ ลงไปที่ขนาด 0201
รายละเอียดส่วนประกอบ BGA และ VFBGA
รายละเอียดส่วนประกอบ ผู้ให้บริการชิปไร้สารตะกั่ว / CSP
รายละเอียดส่วนประกอบ การประกอบ SMT สองด้าน
รายละเอียดส่วนประกอบ ระยะพิทช์ละเอียดถึง 0.8mils
รายละเอียดส่วนประกอบ การซ่อมแซม BGA และ Reball
รายละเอียดส่วนประกอบ การถอดและเปลี่ยนชิ้นส่วน
แพ็คเกจส่วนประกอบ ตัดเทป, ท่อ, วงล้อ, ชิ้นส่วนหลวม
การประกอบ PCB การเจาะ ----- การสัมผัส ----- การชุบ ----- การแกะสลักและการลอก ----- การเจาะ ----- การทดสอบทางไฟฟ้า ----- SMT ----- การบัดกรีคลื่น ---- --การประกอบ-----ICT----- การทดสอบการทำงาน----- การทดสอบอุณหภูมิและความชื้น



ข้อดีของแผงวงจรหลายชั้น



1 ความหนาแน่นของการประกอบแผงวงจรหลายชั้นสูง ขนาดมีขนาดเล็ก ด้วยปริมาณของผลิตภัณฑ์อิเล็กทรอนิกส์ที่มีขนาดเล็กลงเรื่อย ๆ ฟังก์ชันของแผงวงจร PCB ยังถูกหยิบยกความต้องการที่สูงขึ้น ความต้องการวงจรหลายชั้น คณะกรรมการยังเพิ่มขึ้น



2 การเลือกสายวางแผงวงจร PCB หลายชั้นสะดวก ความยาวของสายการวางสั้นลงอย่างมาก เส้นการวางระหว่างชิ้นส่วนอิเล็กทรอนิกส์จะลดลง แต่ยังปรับปรุงอัตราการส่งสัญญาณข้อมูล







สัญญา EMS PCB Assembly ผู้ผลิต Outsource General Electronics Assembly Prototype 0



สัญญา EMS PCB Assembly ผู้ผลิต Outsource General Electronics Assembly Prototype 1

สัญญา EMS PCB Assembly ผู้ผลิต Outsource General Electronics Assembly Prototype 2
